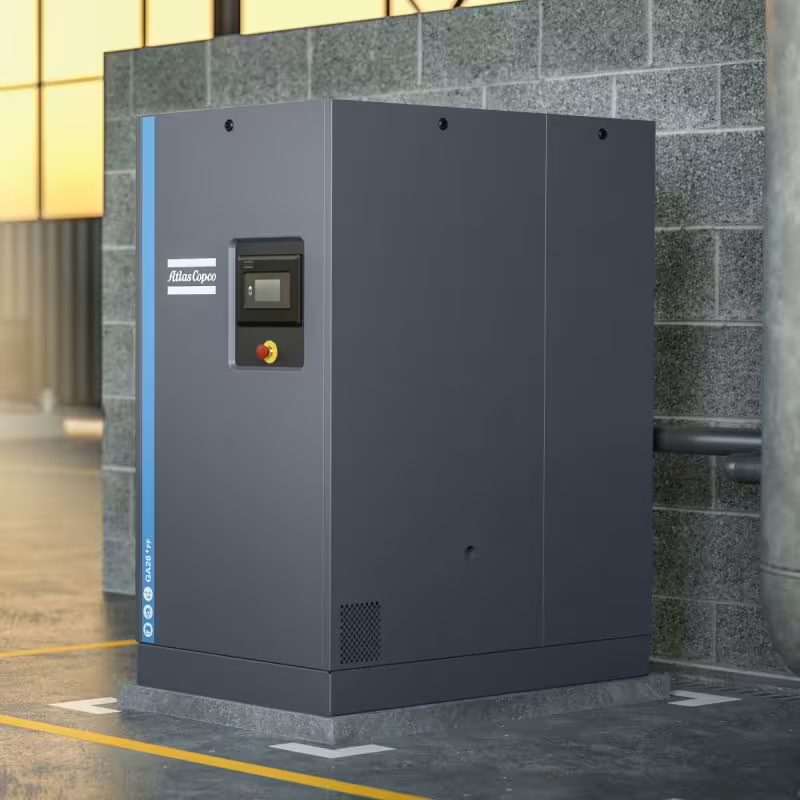

Atlas Copco GA11+ FF
Kompressor 10 bar inkl. Kältetrockner
Atlas Copco Schraubenkompressor GA 11+ 10 FF
Vollautomatische, intern komplett verrohrte und verdrahtete Kompaktanlage, einstufig öleingespritzt verdichtend, luftgekühlt, schallgedämpft, Kältetrockner eingebaut (WorkPlace Luftsystem™).
Technische Daten
Bezugsbedingungen: Ansaugdruck 1 bar
Ansaugtemperatur 20 °C
relative Feuchte 0 %
Nutzbarer Volumenstrom am Austritt der Kompaktanlage
bei Betriebsüberdruck 9,75 bar 32,1 l/s 1,93 m3/min
nach ISO 1217-3, C
Motornennleistung 11 kW
Motornenndrehzahl 2.948 min-1
Wellen-Leistungsbedarf
bei maximalem Betriebsüberdruck 14,2 kW
Wellenleistungsbedarf im Leerlauf 2,89 kW
Drucklufttemperatur nach dem Trockner 23 °C
Kühlluftmenge 1,4 m³/s
Ölfüllmenge 11,85 l
Restölgehalt unter Referenzbedingungen <2 mg/m³
Schalldruckpegel,
im Freifeld in 1 m Abstand nach ISO 2151 68 dB(A)
Grenzwerte: Betriebsüberdruck 4 bis 9,75 bar
Kühllufttemperatur 0 bis 46 °C
Daten des Elektromotors
Flansch-Drehstrommotor, Schutzart IP 55,
Isolationsklasse F.
Fabrikat: Siemens
Spannung / Frequenz 400V / 50 Hz
Wirkungsgrad IE4 92,6 %
Daten des integrierten Kältetrockners
Typ: ID 40
Drucktaupunkt bei 20°C Umgebungstemperatur (Rh=100%) 3 °C
Druckverlust über den Trockner 0,16 bar
Gesamtleistungsaufnahme (t=20°C, Rh=100%, inkl. Lüfter) 0,57 kW
Kühlluftmenge 14,0 m³/min
Wärmemenge, abgegeben über Kühlluft 2,1 kW
Kältemittel, Typ R 134a
Kältemittel, Menge 0,4 kg
Abmessungen, Gewichte und Anschlüsse
Abmessungen: Länge/Breite/Höhe 1.267 / 790 / 1.590 mm
Netto-Gewicht: 451 kg
Brutto-Gewicht: 479 kg
Rohranschlüsse: Druckluftanschluss G 1
Kondensat manuell außen/innen 6/4 mm
Kondensat automatisch außen/innen 8/6 mm
Lieferumfang
Stahlgrundrahmen für fundamentlose Aufstellung mit Öffnungen für den Transport mit Gabelstapler oder Hubwagen.
Direktantrieb über Getriebe mit angeflanschtem E-Motor.
Schallhaube mit schwenkbaren Front- und Rückenteilen aus Stahlblech.
Ölumlaufschmierung mit Ölfilter, Ölkühler und Abscheidesystem.
Erstölfüllung enthalten.
Nachkühler mit integriertem Wasserabscheider mit elektronischem Kondensatablass.
Kältetrockner eingebaut.
Schaltschrank, Schutzart IP54 mit Motorschaltgeräten sowie Kontroll- und Steuerungselementen.
Steuerung und Regelung über "ELEKTRONIKON™ MK 5 Touch" berührungsempfindlichen grafischem Display und 3,5" Farbmonitor.
Drucktaupunkttemperatursensor bei FF-Ausführung.
Integrierte Multikompressor- und Grundlastwechselsteuerung möglich.
Volllast-Leerlauf-Aussetzregelung für wirtschaftlichsten Betrieb.
