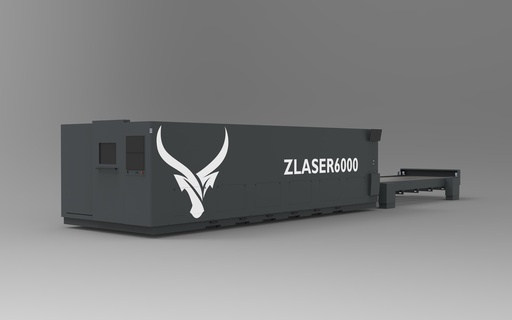

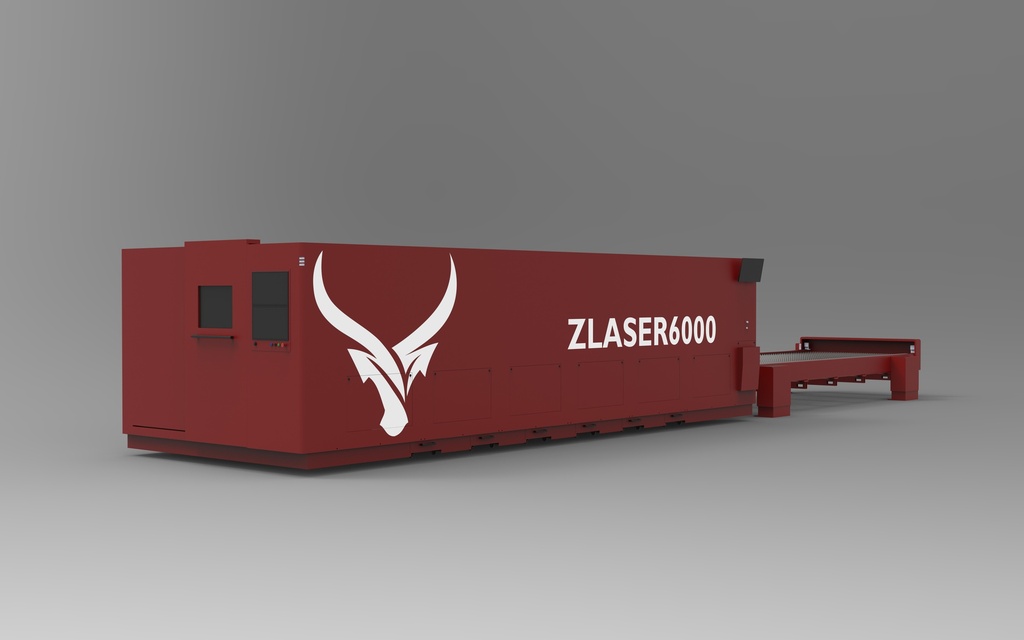

Arbeitsbereich für Blechgrössen bis zu 6000x2000mm
Bosch Rexroth Komponenten
Mit Kühler, Einhausung und Wechseltisch.

Arbeitsumgebung: 5-40 Grad, weniger als 70% Luftfeuchtigkeit
Stromanschluss: AC400V, 50Hz

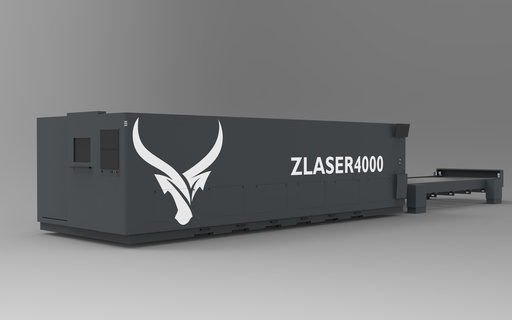

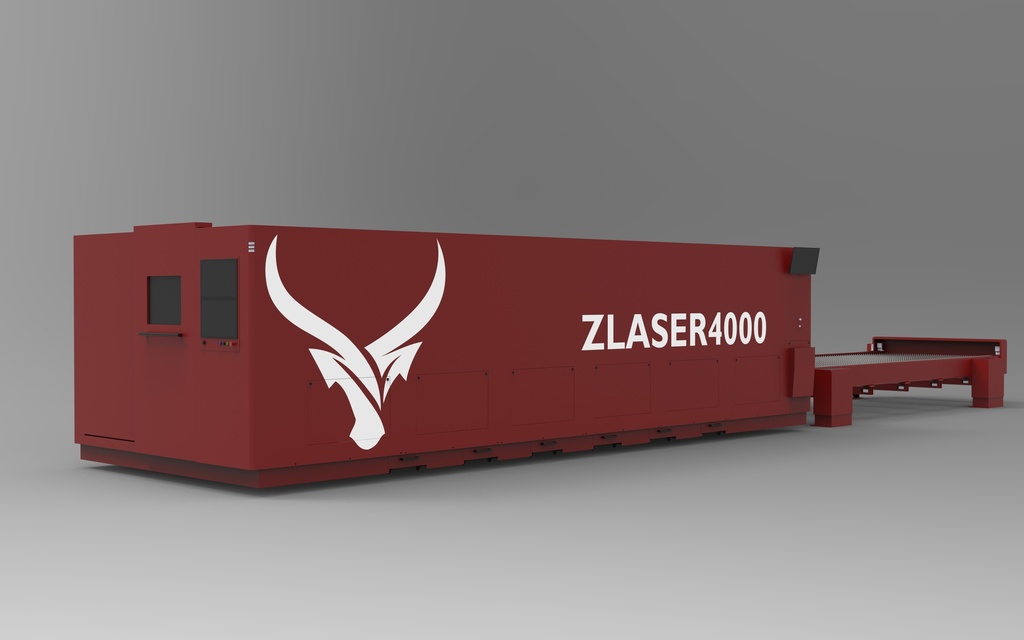

Arbeitsbereich für Blechgrössen bis zu 4000x2000mm
Bosch Rexroth Steuerung+Komponenten.
Mit Kühler, Einhausung und Wechseltisch.

Arbeitsumgebung: 5-40 Grad, weniger als 70% Luftfeuchtigkeit
Stromanschluss: AC400V, 50Hz

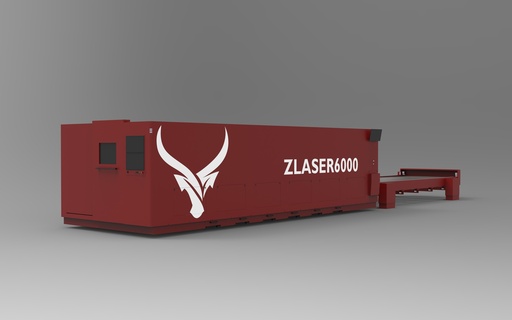

Arbeitsbereich für Blechgrössen bis zu 6000x2000mm
Mit Kühler, Einhausung und Wechseltisch.

Arbeitsumgebung: 5-40 Grad, weniger als 70% Luftfeuchtigkeit
Stromanschluss: AC400V, 50Hz

Arbeitsbereich für Blechgrössen bis zu 4000x2000mm
Mit Kühler, Einhausung und Wechseltisch.

Arbeitsumgebung: 5-40 Grad, weniger als 70% Luftfeuchtigkeit
Stromanschluss: AC400V, 50Hz

Arbeitsbereich für Blechgrössen bis zu 3000x1500mm
Mit Kühler und Einhausung. Seitliche Beladung.
Inklusive Maschinenschachtelsoftware Lantek Inside.

Arbeitsumgebung: 5-40 Grad, weniger als 70% Luftfeuchtigkeit
Stromanschluss: AC400V, 50Hz
Erdungswiderstand: <4Ω

Arbeitsbereich für Blechgrössen bis zu 3000x1500mm
Mit Kühler und Einhausung. Seitliche Beladung.

Arbeitsumgebung: 5-40 Grad, weniger als 70% Luftfeuchtigkeit

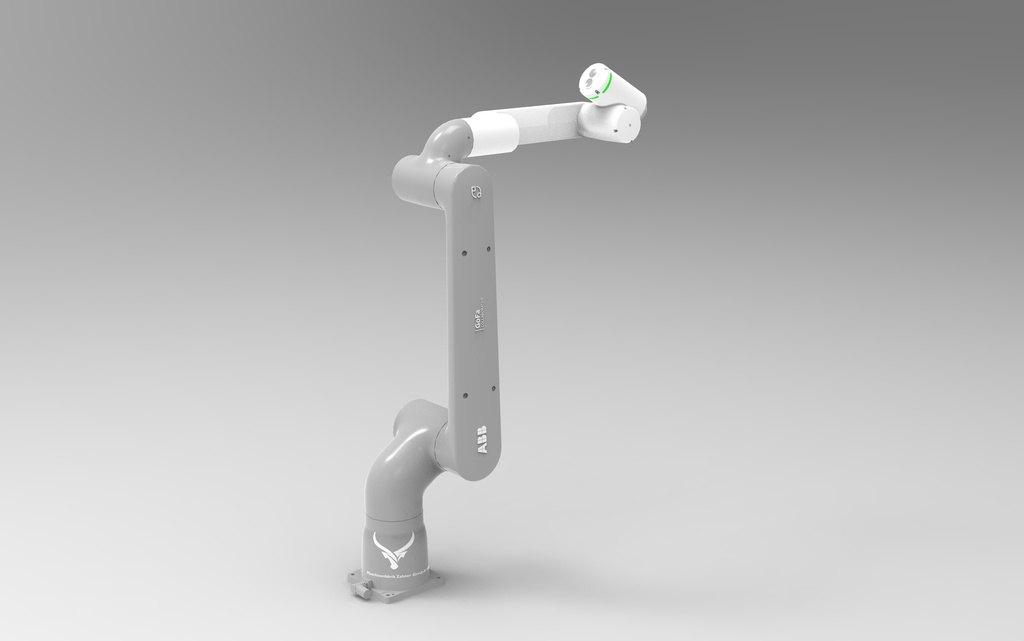

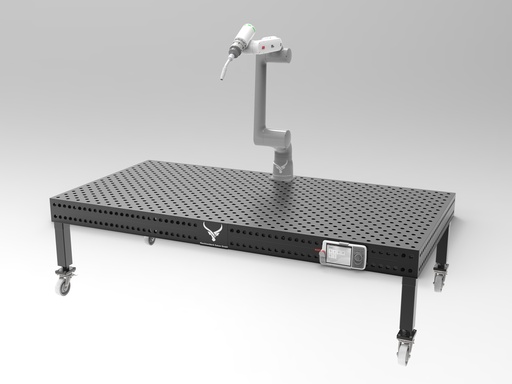

Das ZHELFER GoFA Welding System ist ein leistungsstarkes Cobot-Schweißkomplettsystem, das mit dem ABB GoFa Roboter ausgestattet ist. Es bietet hohe Präzision und Benutzerfreundlichkeit und ist standardmässig mit einem Kemppi Master M 355 Puls MIG/MAG Schweißgerät kombiniert.

Technische Details:
Cobot: ABB GoFa
Schweißtisch: Plasmanitriert
Schweißgerät: alle Schweissgeräte Wassergekühlt

ZHELFER verfügt über eine Reihe von Funktionen, die einen sicheren Einsatz direkt neben menschlichen Arbeitskräften ermöglichen, ohne dass sperrige Barrieren oder Zäune konstruiert und gebaut werden müssen. GoFa kann sich kontinuierlich den Arbeitsbereich mit Menschen teilen, was ihm maximale Flexibilität und Effizienz verleiht. Roboter und Mensch arbeiten gemeinsam an denselben Aufgaben, ohne die Produktivität oder Sicherheit zu gefährden.

Absauganlage

Kompressor 10 bar inkl. Kältetrockner

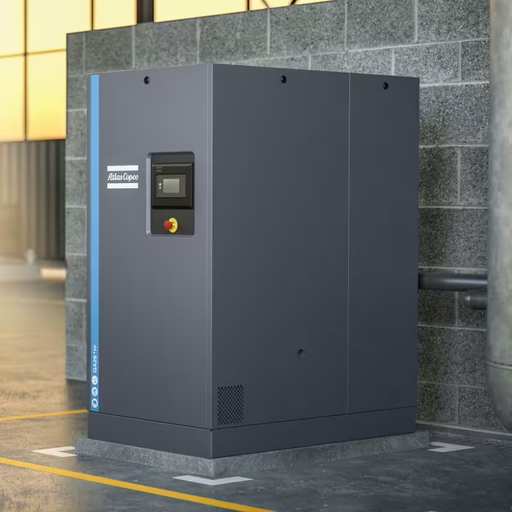

Atlas Copco Schraubenkompressor GA 11+ 10 FF

Vollautomatische, intern komplett verrohrte und verdrahtete Kompaktanlage, einstufig öleingespritzt verdichtend, luftgekühlt, schallgedämpft, Kältetrockner eingebaut (WorkPlace Luftsystem™).



Technische Daten
Bezugsbedingungen: Ansaugdruck 1 bar
Ansaugtemperatur 20 °C
relative Feuchte 0 %

Nutzbarer Volumenstrom am Austritt der Kompaktanlage
bei Betriebsüberdruck 9,75 bar 32,1 l/s 1,93 m3/min
nach ISO 1217-3, C
Motornennleistung 11 kW
Motornenndrehzahl 2.948 min-1

Wellen-Leistungsbedarf
bei maximalem Betriebsüberdruck 14,2 kW
Wellenleistungsbedarf im Leerlauf 2,89 kW
Drucklufttemperatur nach dem Trockner 23 °C
Kühlluftmenge 1,4 m³/s
Ölfüllmenge 11,85 l
Restölgehalt unter Referenzbedingungen <2 mg/m³

Schalldruckpegel,
im Freifeld in 1 m Abstand nach ISO 2151 68 dB(A)

Grenzwerte: Betriebsüberdruck 4 bis 9,75 bar

Kühllufttemperatur 0 bis 46 °C

Daten des Elektromotors
Flansch-Drehstrommotor, Schutzart IP 55,
Isolationsklasse F.
Fabrikat: Siemens
Spannung / Frequenz 400V / 50 Hz
Wirkungsgrad IE4 92,6 %



Daten des integrierten Kältetrockners
Typ: ID 40
Drucktaupunkt bei 20°C Umgebungstemperatur (Rh=100%) 3 °C
Druckverlust über den Trockner 0,16 bar
Gesamtleistungsaufnahme (t=20°C, Rh=100%, inkl. Lüfter) 0,57 kW
Kühlluftmenge 14,0 m³/min
Wärmemenge, abgegeben über Kühlluft 2,1 kW
Kältemittel, Typ R 134a
Kältemittel, Menge 0,4 kg



Abmessungen, Gewichte und Anschlüsse
Abmessungen: Länge/Breite/Höhe 1.267 / 790 / 1.590 mm
Netto-Gewicht: 451 kg
Brutto-Gewicht: 479 kg

Rohranschlüsse: Druckluftanschluss G 1
Kondensat manuell außen/innen 6/4 mm
Kondensat automatisch außen/innen 8/6 mm



Lieferumfang
Stahlgrundrahmen für fundamentlose Aufstellung mit Öffnungen für den Transport mit Gabelstapler oder Hubwagen.
Direktantrieb über Getriebe mit angeflanschtem E-Motor.
Schallhaube mit schwenkbaren Front- und Rückenteilen aus Stahlblech.
Ölumlaufschmierung mit Ölfilter, Ölkühler und Abscheidesystem.
Erstölfüllung enthalten.
Nachkühler mit integriertem Wasserabscheider mit elektronischem Kondensatablass.
Kältetrockner eingebaut.
Schaltschrank, Schutzart IP54 mit Motorschaltgeräten sowie Kontroll- und Steuerungselementen.
Steuerung und Regelung über "ELEKTRONIKON™ MK 5 Touch" berührungsempfindlichen grafischem Display und 3,5" Farbmonitor.
Drucktaupunkttemperatursensor bei FF-Ausführung.
Integrierte Multikompressor- und Grundlastwechselsteuerung möglich.
Volllast-Leerlauf-Aussetzregelung für wirtschaftlichsten Betrieb.

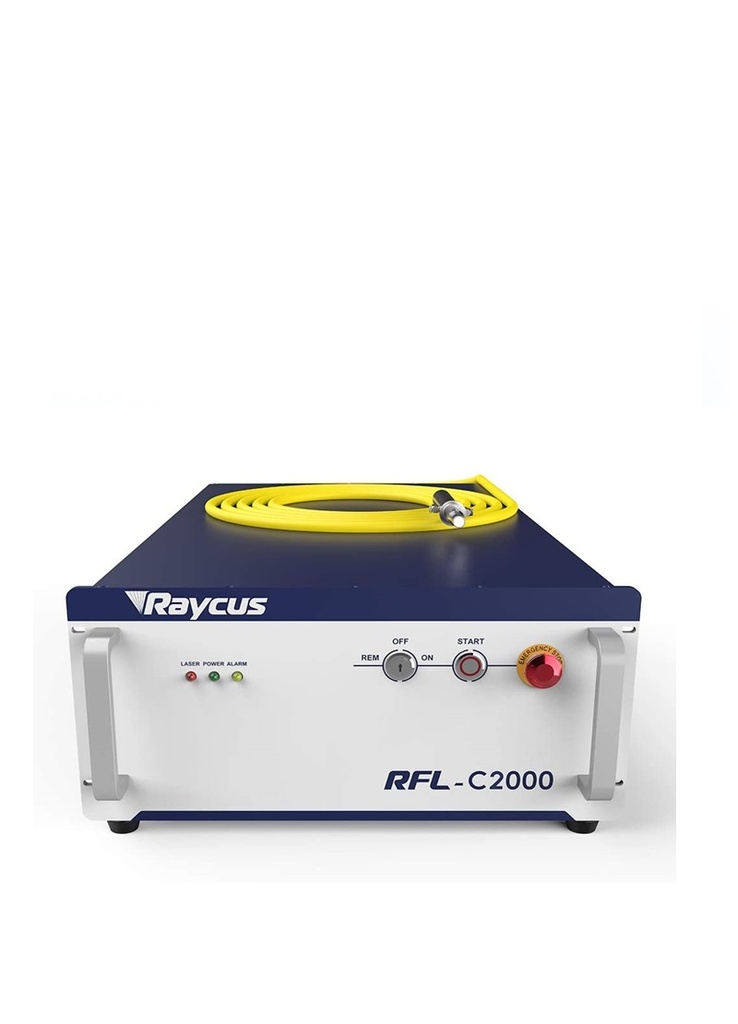

Die Vorteile der Global Series liegen in einer hohen elektro-optischen Umwandlungseffizienz, einer guten Strahlqualität, einer hohen Energiedichte, einer breiten Modulationsfrequenz, einer hohen Zuverlässigkeit, einer langen Lebensdauer und eines wartungsfreien Betriebs. Es kann weithin beim Schweißen, Präzisionsschneiden, Beschichten, Oberflächenbehandlung, 3D-Druck und anderen Bereichen eingesetzt werden. Die Eigenschaften des Glasfaserausgangs erleichtern die Integration mit Robotern in flexible Fertigungsanlagen, um den Anforderungen der Metallverarbeitung gerecht zu werden.

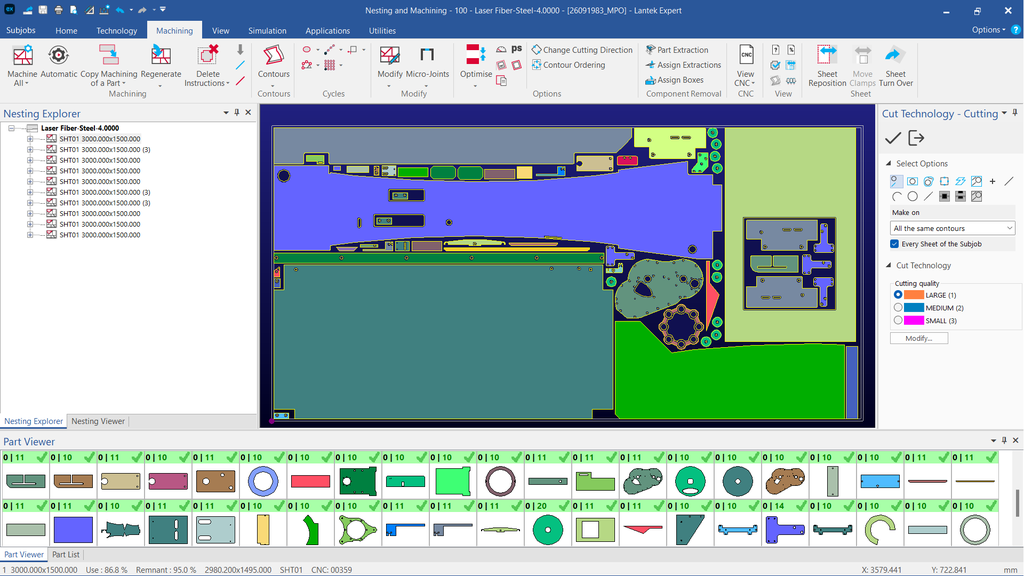

Büroschachtelsoftware mit DSTV Import

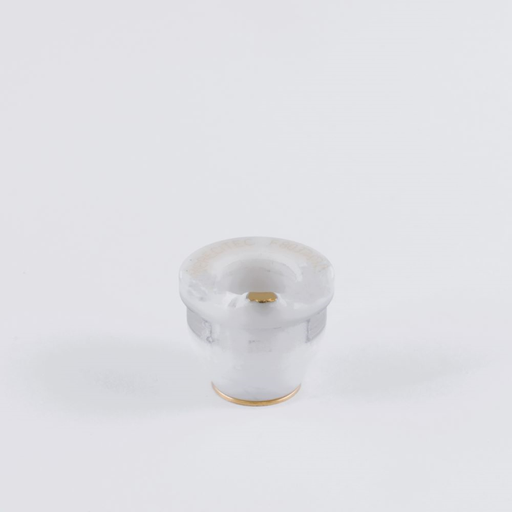

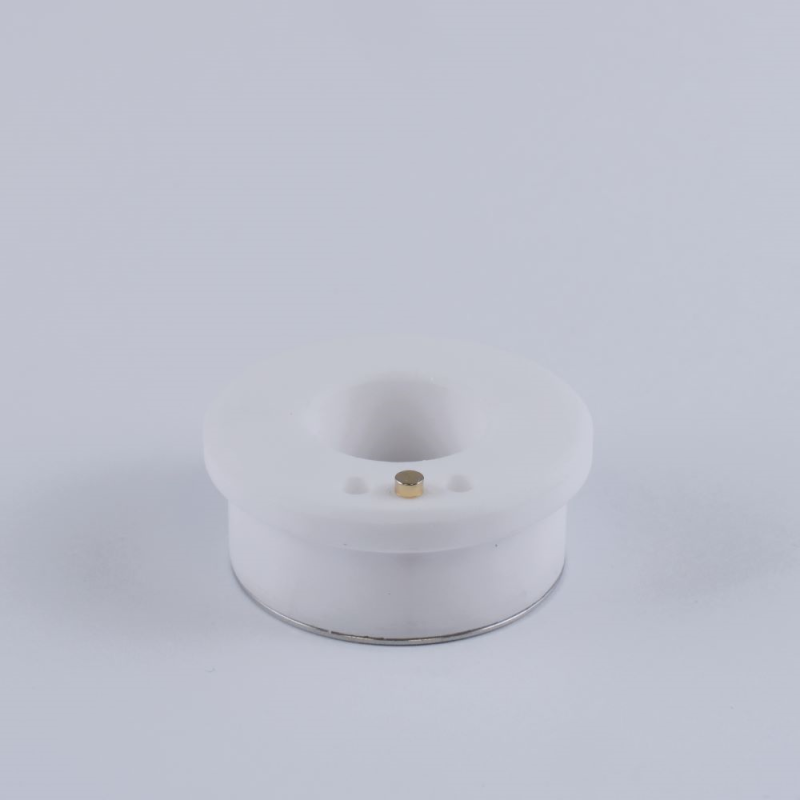

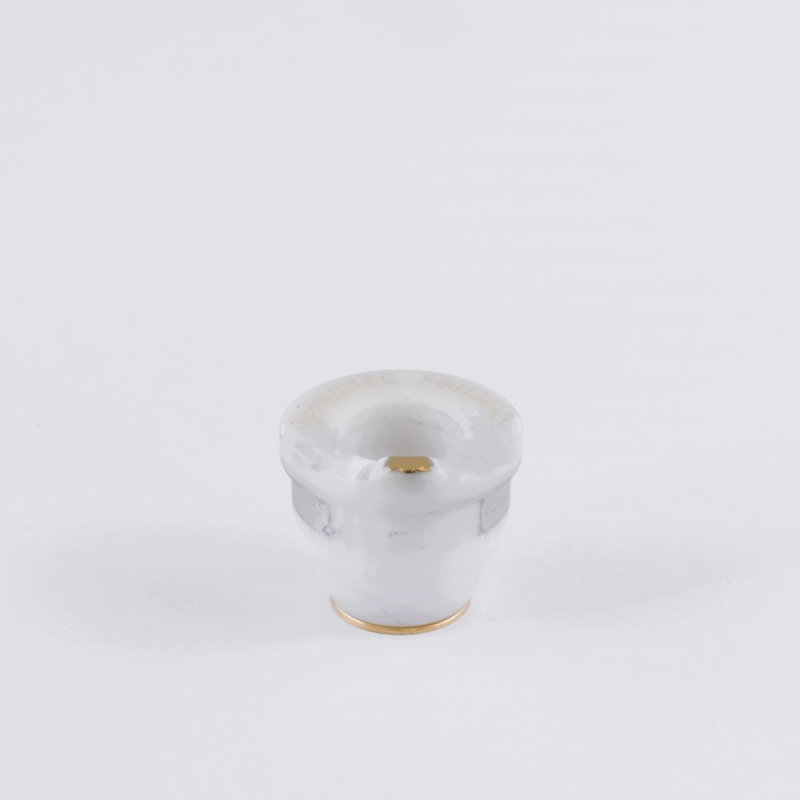

Keramik

Keramik

Mutter 3D

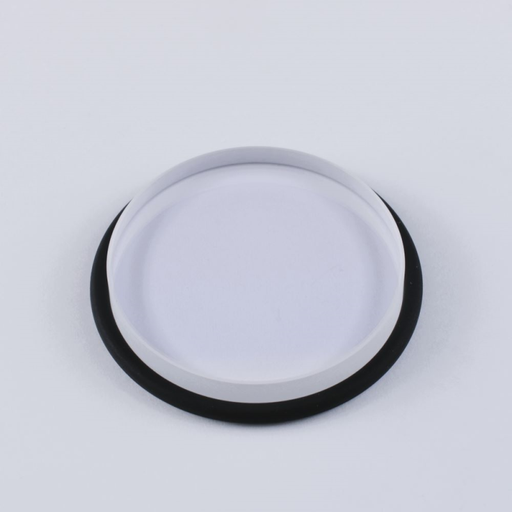

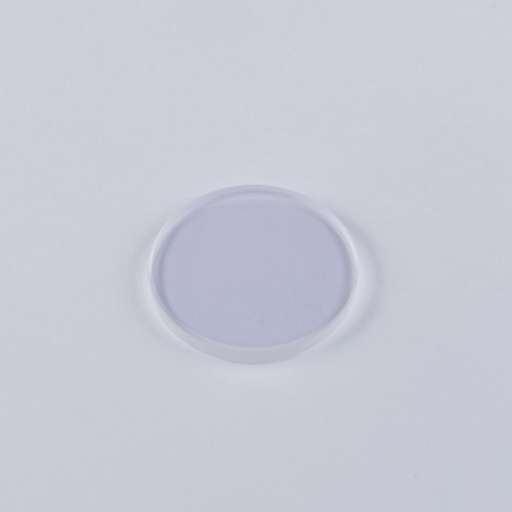

Schutzglas

Mutter

Schutzglas
